T型槽平台T型槽开口尺寸参考
本文导读：T型槽平台又叫T型槽平板是一种表面带有T型槽用于装配,调试机械设备的焊接铸铁平台量具,我公司生产的铸铁T型槽平台和划线平台一样严格执行国家相关行业标准,使用高强度铸铁铸造,不仅精度稳定,而且坚固耐用。
T型槽平台又叫T型槽平板是一种表面带有T型槽用于装配，调试机械设备的焊接铸铁平台量具，我公司生产的铸铁T型槽平台和划线平台一样严格执行国家相关行业标准，使用高强度铸铁铸造，不仅精度稳定，而且坚固耐用。
T型槽平板工作面采用的是刮研工艺，用涂色的方法进行检验，保证了平面的精度。工作面一般有T型槽，也可以根据要求加工长孔和圆孔，这种T型槽平台采用的是优质纯铁铸造而成的。我公司生产T型槽平台广泛应用在动力机械设备的装配、调试、焊接、铆焊，这种产品表面带有T形槽，可以固定机械设备。
| 开口尺寸 |
T型槽宽度
|
T型槽深度
|
总深度
|
|
14
|
30
|
11
|
29
|
|
18
|
30--32
|
11--12
|
30--36
|
|
20
|
36
|
16--18
|
30--36
|
|
22
|
37--40
|
16--18
|
38--45
|
|
24
|
42
|
20
|
40--46
|
|
28
|
46--50
|
20--22
|
48--56
|
|
36
|
56--60
|
25--28
|
61--71
|
|
42
|
68--72
|
32--35
|
74--85
|
T形槽尺寸一般标准设计
1.2.10 T形槽尺寸

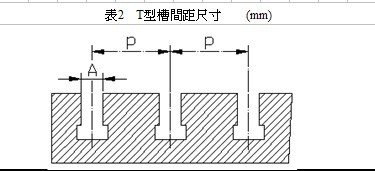

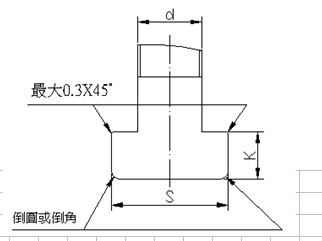

| 表1 T形槽 (mm) | |||||||||||||||||||||||||
  |
|||||||||||||||||||||||||
| E,F和G刀45度角或倒圓 | |||||||||||||||||||||||||
| T形槽 | 螺栓頭部 | ||||||||||||||||||||||||
| A | B | C | H | E | F | G | d | S | K | ||||||||||||||||
|
基本 尺寸 |
最小 尺寸 |
**** 尺寸 |
最小 尺寸 |
**** 尺寸 |
最小 尺寸 |
**** 尺寸 |
**** 尺寸 |
**** 尺寸 |
**** 尺寸 |
公稱 尺寸 |
**** 尺寸 |
**** 尺寸 |
|||||||||||||
| 5 | 10 | 11 | 3.5 | 4.5 | 8 | 10 | 1 | 0.6 | 1 | M4 | 9 | 3 | |||||||||||||
| 6 | 11 | 12.5 | 5 | 6 | 11 | 13 | M5 | 10 | 4 | ||||||||||||||||
| 8 | 14.5 | 16 | 7 | 8 | 15 | 18 | M6 | 13 | 6 | ||||||||||||||||
| 10 | 16 | 18 | 7 | 8 | 17 | 21 | M8 | 15 | 6 | ||||||||||||||||
| 12 | 19 | 21 | 8 | 9 | 20 | 25 | M10 | 18 | 7 | ||||||||||||||||
| 14 | 23 | 25 | 9 | 11 | 23 | 28 | 1.6 | 1.6 | M12 | 22 | 8 | ||||||||||||||
| 18 | 30 | 32 | 12 | 14 | 30 | 36 | 1 | M16 | 28 | 10 | |||||||||||||||
| 22 | 37 | 40 | 16 | 18 | 38 | 45 | 2.5 | M20 | 34 | 14 | |||||||||||||||
| 28 | 46 | 50 | 20 | 22 | 48 | 56 | M24 | 43 | 18 | ||||||||||||||||
| 36 | 56 | 60 | 25 | 28 | 61 | 71 | 2.5 | M30 | 53 | 23 | |||||||||||||||
| 42 | 68 | 72 | 32 | 36 | 74 | 85 | 1.6 | 4 | M36 | 64 | 28 | ||||||||||||||
| 48 | 80 | 85 | 36 | 40 | 84 | 95 | 2 | 6 | M42 | 75 | 32 | ||||||||||||||
| 54 | 90 | 95 | 40 | 44 | 94 | 106 | M48 | 85 | 36 | ||||||||||||||||
